CNC İşlenmiş Alüminyum Elektrikli Araç Batarya Soğutma Plakası - Özel Elektrikli Araç Termal Yönetimi

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Vurgulamak:

CNC işlenmiş alüminyum soğutma plakası

Elektrikli araç batarya termal yönetim plakası

Özel elektrikli araç soğutma plakası

Ürün Tanımı

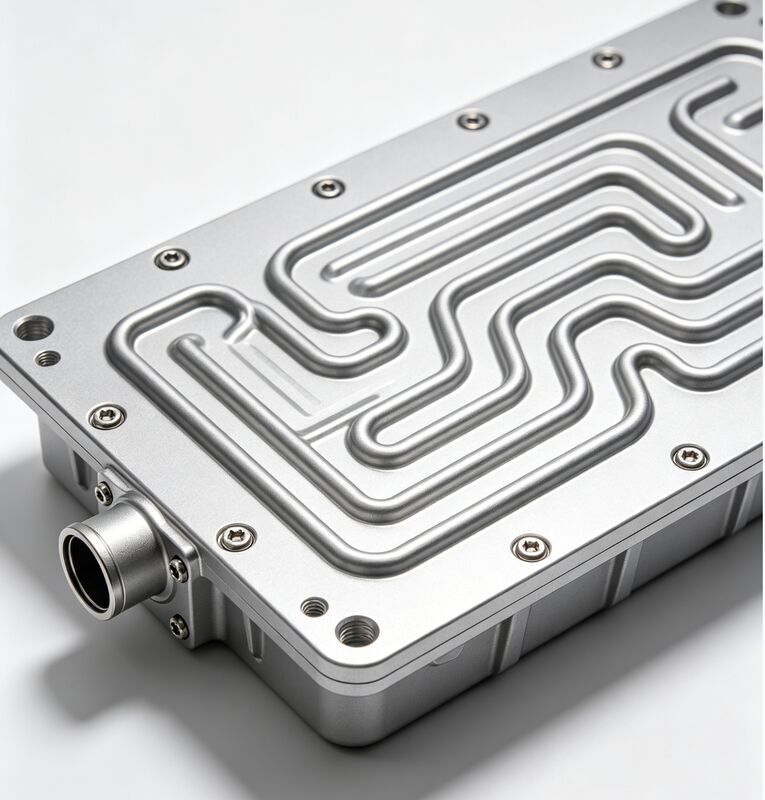

CNC İşlenmiş Alüminyum EV Pil Soğutma Plağı

Elektrikli araçlarda, enerji depolama sistemlerinde ve hibrit elektrikli araçlarda lityum iyonlu batarya paketleri için özel olarak tasarlanmış hassas tasarımlı termal yönetim bileşenleri.Bu soğutma plakaları yüksek iletkenlik alüminyum plakalara doğrudan işlenmiş karmaşık iç soğutma kanallarına sahiptir, optimal çalışma sıcaklıklarını korumak ve batarya döngüsünün ömrünü uzatmak için batarya hücresi yüzeylerinde verimli ve tekdüze ısı dağılımını sağlar.

Temel Özellikler

Kesinlik İç Kanallar:Optimize akış dağılımı için kontrol edilen geometri ile CNC işlenmiş soğutma sıvısı kanalları, paket boyunca +/-2 °C arasında tek tip bir pil hücresi sıcaklığına ulaşmak
Yüzey düzlüğü:Plak düzlüğü 0.05mm içinde, arayüzdeki termal direnci en aza indirerek pil hücreleri ile maksimum termal temas alanını sağlar
Hafif tasarım:Alüminyum 6061-T6 yapısı, çelik ağırlığının yaklaşık üçte birinde, EV ağırlığının genel olarak azaltılmasına ve sürüş menzilinin uzatılmasına katkıda bulunur
Karmaşık Akış Kalıpları:Optimize edilmiş termal performans için çok eksenli CNC frezeleme ile elde edilebilen serpentin, paralel, çok bölgeli ve özel kanal yapılandırmaları
Akü soğutma maddesine uygun:Anodizasyon yüzey işlemi, EV termal yönetim sistemlerinde yaygın olarak kullanılan glikol-su soğutucu karışımlarına karşı uzun süreli korozyon direnci sağlar

Teknik özellikler

Spesifikasyon	Ayrıntılar
Ürün Adı	CNC İşlenmiş Alüminyum EV Pil Soğutma Plağı
Malzeme Seçenekleri	Alüminyum 6061-T6, Alüminyum 5052-H32, Alüminyum 3003
Dayanıklılık	+/- 0,01 mm (kanal boyutları), 0,05 mm (yüzey düzlüğü)
Kanal Derinliği	1.5mm - 8.0mm (tasarlar)
Yüzey Tedavisi	Doğal Anodizasyon, Sert Anodizasyon, Nikel Plating, Hassas Lapping
Sertifikalar	ISO 9001:2015, IATF 16949, RoHS, CE
Başlatma Zamanı - Prototip	3-7 gün
Başlatma Zamanı - Üretim	7-15 gün
MOQ	1 parça (prototip), 100+ (üretim)
Kaynağı	Dongguan, Çin

Başvurular

Elektrikli Araçlar:Yolcu elektrikli araçlar, ticari elektrikli araçlar, elektrikli otobüsler ve elektrikli kamyon pilleri için soğutma plakaları
Enerji depolama sistemleri:Şebeke ölçekli batarya enerji depolama soğutma plakaları, konut güneş bataryaları soğutma, telekom yedek batarya termal yönetimi, UPS batarya soğutma
Hibrit Elektrikli Araçlar:HEV/PHEV batarya paketi soğutma plakaları, inverter sistemleri için güç elektroniği soğutma, kombinasyonlu batarya ve motor soğutma çözümleri
Elektrikli Motosikletler ve Scooters:İki tekerlekli elektrikli araçlar için kompakt batarya soğutma plakaları, alan kısıtlı batarya paketleri için hafif soğutma çözümleri
Elektrikli Denizci:Elektrikli tekneler ve su araçları için pil soğutma plakaları, deniz pil sistemleri için korozyona dayanıklı anodize soğutma çözümleri
Havacılık ve Uzaycılık:Elektrikli uçaklar için batarya termal yönetimi, insansız hava aracı batarya soğutma plakaları, ticari havacılık batarya soğutma sistemleri

Neden Sinbo Precision'u seçiyorsunuz?

20+ Yıllık Deneyim:2003 yılında kurulan, IATF 16949 sertifikalı otomotiv endüstrisi kalite standartları için geniş EV bileşenleri imalat deneyimi ile
Gelişmiş Ekipman:Tam boylu pil soğutma plakaları üretimi için büyük formatlı 5 eksenli makineler de dahil olmak üzere 50'den fazla CNC işleme merkezi
Otomotiv kalite standartları:PPAP belgeleri, IATF 16949 uyumluluğu, SPC süreç kontrolü, tam malzeme izlenebilirliği
Hızlı teslimat:Prototipler için 3-7 gün, EV geliştirme zaman çizelgeleri destekleyen üretim siparişleri için 7-15 gün
Rekabetçi Fiyatlar:Yüksek hacimli otomotiv üretimi için optimize edilmiş fabrika doğrudan fiyatlandırması
Tek durak servisi:DFM analizi ve prototiplemeden yüzey işlemine, sızıntı testlerine ve otomotiv sınıfı ambalajlara kadar

Üretim süreci

Tasarım İncelemesi:Kanal geometri optimizasyonu, termal simülasyon girişi, malzeme seçimi ve otomotiv PPAP planlaması için ücretsiz DFM analizi
Malzeme Seçimi:Özel gereksinimler için 5052 ve 3003 seçenekleri ile EV uygulamaları için alüminyum 6061-T6 standardı
Hızlı İşleme:Tam boyutlu batarya plakaları için büyük formatlı CNC frezeleme, derinliği ve genişliği kontrol edilen hassas kanal kesimi, montaj deliği işleme
Kalite denetimi:CMM boyut doğrulama, ölçümle yüzey düzlüğünün ölçümü, kanal derinliğinin doğrulanması, yüzey kalitesinin görsel denetimi
Yüzey Tedavisi:Soğutucu korozyon koruması için anodlama, arayüz düzlüğü için hassas lapping, daha fazla dayanıklılık için isteğe bağlı nikel kaplama
Sızıntı testi ve ambalaj:Basınç çöküşü sızıntı testi mevcut, otomotiv sınıfı koruyucu ambalaj, tam zamanında teslimat desteği

Sıkça Sorulan Sorular

Minimum sipariş miktarınız nedir?

EV geliştirme programları için 1 parçadan prototip siparişlerini kabul ediyoruz.

IATF 16949 belgelerini sağlayabilir misiniz?

Evet, IATF 16949 sertifikalıyız ve otomotiv niteliği için PPAP belgeleri, kontrol planları, PFMEA ve SPC verileri sağlıyoruz.

En fazla ne kadar soğutma plağı işleyebilirsiniz?

Büyük formatlı CNC makinelerimiz 1500 mm x 800 mm'ye kadar plakaları işliyor ve çoğu EV pil paketini kapsıyor.

Sızıntı testi yaptırıyor musunuz?

Evet, helyum sızıntı testi ve basınç bozulması testi, otomotiv kalite gereksinimleri için sertifikalı test raporlarıyla birlikte mevcuttur.

Tipik teslim süresi nedir?

Prototip: 3-7 gün. Küçük parti: 7-15 gün. Toplu üretim: boyut, karmaşıklık ve yüzey işlemine bağlı olarak 15-25 gün.

Soğutma plakanın her iki tarafını da işleyebilir misin?

Evet, iki taraflı batarya soğutması için hem üst hem de alt yüzeylerde kanalları olan soğutma plakaları için çift taraflı işleme sunarız.
